1. Fyzické zobrazovanie sietí​

2. Plán hodiny​

  • Časť 2 — Physical View (30 min)
  • Žiaci pracujú samostatne podľa pracovného listu
  • Učiteľ prechádza krokmi na projektore — žiaci opakujú
  • Časť 3 — Overenie a diskusia (5 min)
  • Každý otestuje sieť pingom — ukáže výsledok
  • Spoločné zhrnutie — čo sme sa naučili
  • Žltý banner na snímke = zastavenie, žiaci dokončia krok sami

3. 01​

  • Physical View — krok za krokom

4. Physical View — čo to je a kde ho nájsť?​

  • Logical View
  • ikony zariadení na prázdnej ploche — slúži na konfiguráciu, IP, protokoly
  • Physical View
  • zariadenia v rackoch, miestnostiach, budovách — ako to vyzerá v reálnej serverovni
  • Analógia:
  • Logical View = mapa metra — farebné čiary, žiadne ulice
  • Physical View = pohľad na skutočné mesto — budovy, ulice, serverovne
  • Kde ho nájsť:
  • Spodná lišta PT → záložka [Physical] (vedľa [Logical])
  • Uvidíš modrú plochu s jednou sivou budovou — Home City
  • ⏸ Žiaci: Otvorte PT, prepnite do Physical View. Čo vidíte na obrazovke?

5. Hierarchia Physical View — ako sa pohybovať​

  • Štruktúra je ako bábiky v sebe:
  • Home City → Budova (Corporate Office) → Miestnosť → Rack
  • Dvojklikni na budovu Corporate Office
  • Uvidíš dve miestnosti: Main Wiring Closet (serverovňa) a First Floor (kancelárie)
  • Dvojklikni na Main Wiring Closet
  • Serverovňa — prázdny rack (sivá skriňa)
  • Navigácia späť:
  • tlačidlo Back vpravo hore — vráti o úroveň vyššie
  • Rack je len v Main Wiring Closet — na First Floor rack nie je, tam patria PC
  • ⏸ Žiaci: Navigujte do Main Wiring Closet. Vidíte prázdny rack? Zdvihnite ruku.

6. KROK 0 — Horná lišta Physical View​

  • Add Rack
  • New City — nové mesto
  • New Building — nová budova
  • New Closet — nová serverovňa (Wiring Closet)
  • New Rack ★ — pridá rack do serverovne
  • Move Object — presúvanie zariadení v racku
  • Naviguj do Main Wiring Closet
  • Klikni na ikonu Add Rack (zvýraznená žltým)
  • Klikni do prázdnej plochy — rack sa pridá
  • Presuň Switch + Router z panelu do racku
  • Bez racku nemôžeš umiestniť zariadenia!
  • ⏸ Žiaci: Nájdite túto lištu v PT po prepnutí do Physical View.

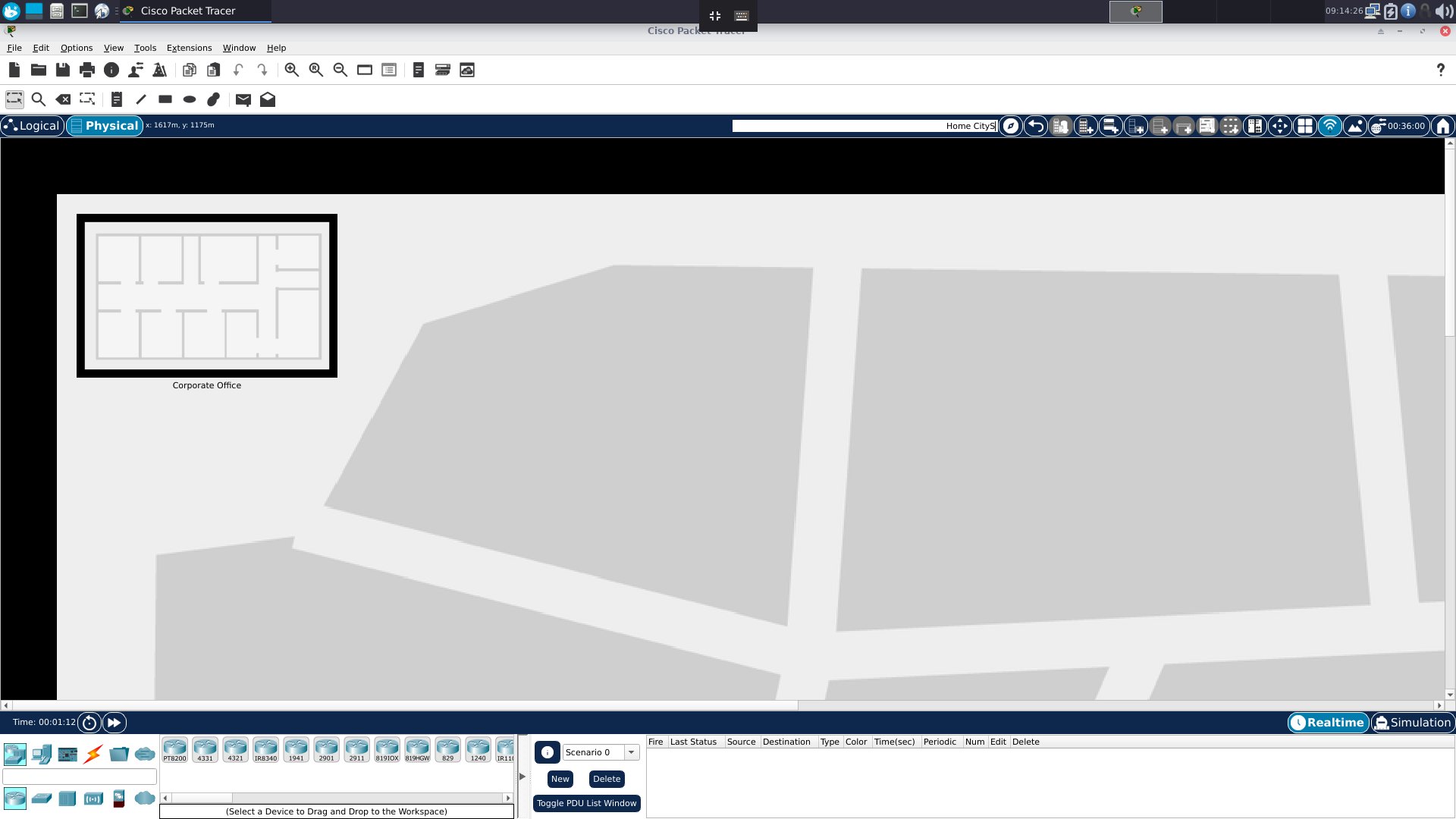

7. KROK 1 — Prepni do Physical View a nájdi budovu​

  • ①
  • ②
  • Klikni záložku [Physical]
  • Dvojklikni na budovu Corporate Office
  • Uvidíš pôdorys budovy s miestnosťami
  • ⏸ Žiaci: Prepnite do Physical View a dvojkliknite na Corporate Office.

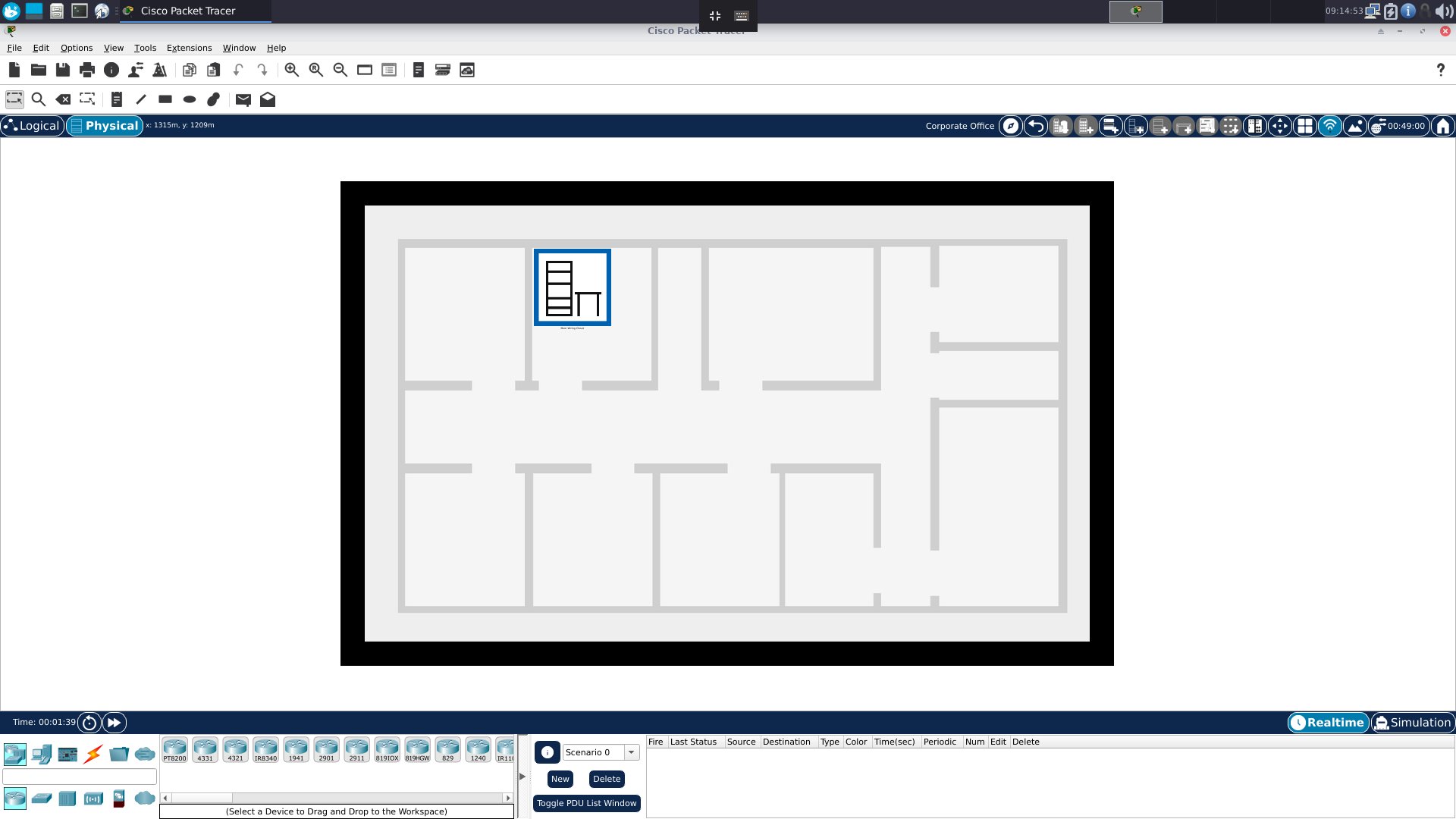

8. KROK 2 — Vojdi do Main Wiring Closet​

  • ②
  • Si v budove Corporate Office
  • Dvojklikni na ikonu Main Wiring Closet
  • Vojdeš do serverovne — uvidíš rack
  • Späť: tlačidlo Back vpravo hore
  • ⏸ Žiaci: Nájdite ikonu Main Wiring Closet a dvojkliknite na ňu.

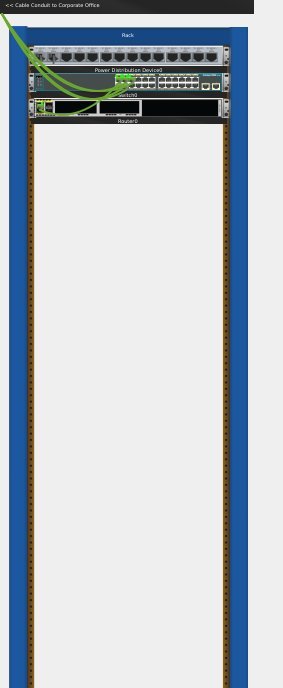

9. KROK 3 — Rack: Switch, PDU a Router​

  • Switch 2960
  • PDU — napájanie
  • Router 2911
  • Rack
  • ⏸ Žiaci: Presuňte Switch 2960 a Router 2911 do racku. Zapojte napájanie z PDU.

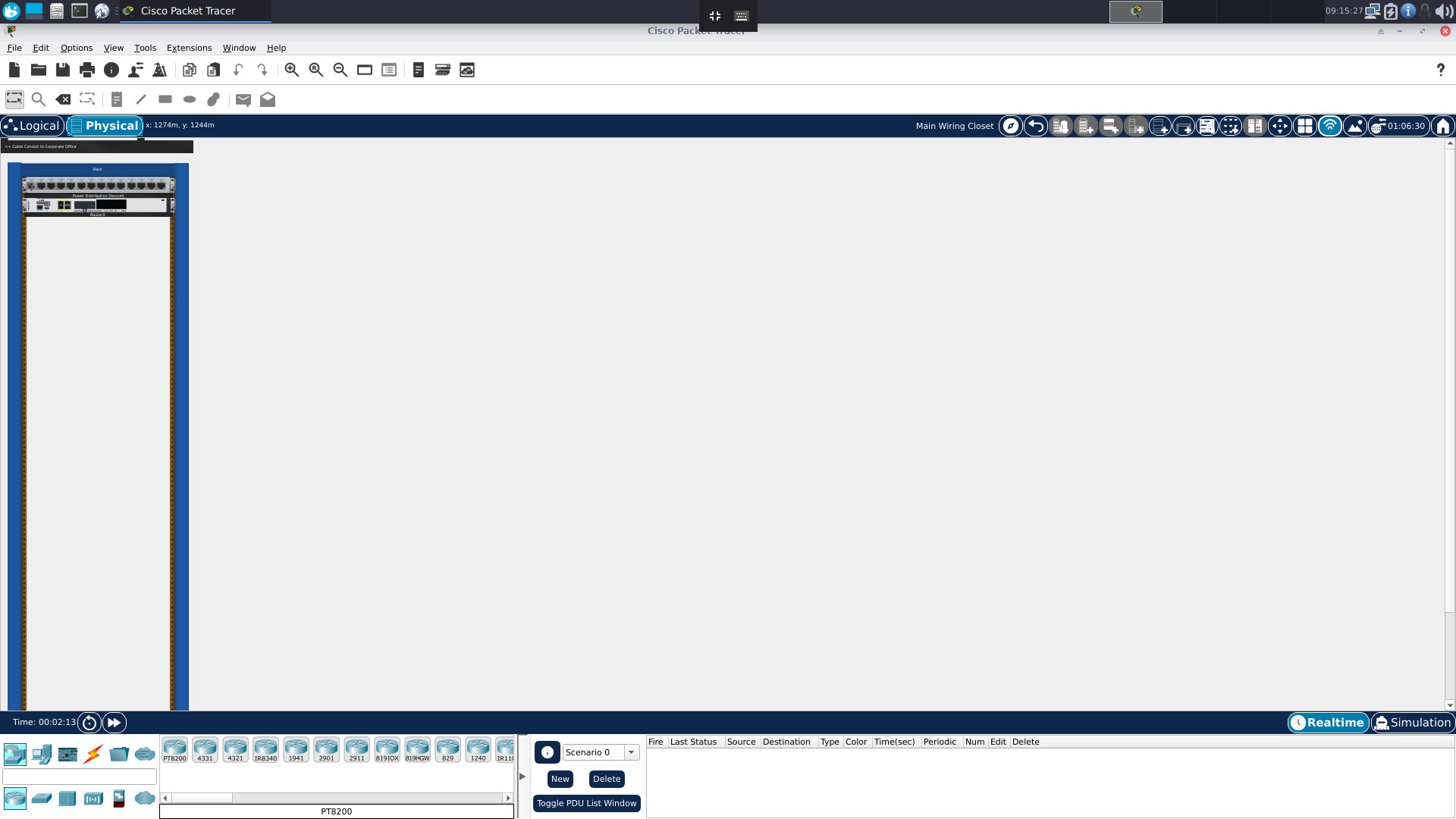

10. Main Wiring Closet — ako by to malo vyzerať​

  • ⏸ Žiaci: Switch hore, PDU v strede, Router dole. Sem presuňte zariadenia.


11. Pridanie zariadení — čo kam patrí​

  • Pravidlo:
  • Switch a Router → DO RACKU | PC → na poschodie (First Floor)
  • Si v Main Wiring Closet — vľavo dole panel Network Devices
  • Switches → 2960-24TT → presuň do racku myšou
  • Routers → 2911 → presuň do racku rovnako
  • Switch a router zaberajú sloty v racku (1–2U každý)
  • Back → vojdi do First Floor → presuň 3× PC na plochu
  • PC sú na poschodí pri stoloch — správne rozmiestnenie
  • PC do racku = chyba. Switch na poschodie = chyba. Skontroluj pracovný list.
  • ⏸ Žiaci: Pridajte Switch 2960, Router 2911 do racku a 3× PC na First Floor.

12. Napájanie — PDU​

  • PDU = Power Distribution Unit
  • napájacia lišta v racku — ako predlžovačka pre serverovňu
  • bez napájania zariadenie v PT nefunguje — simulácia reálneho prostredia
  • V racku nájdi PDU — hnedá lišta dole
  • Klikni na switch → záložka Physical → uvidíš PWR port
  • Presuň napájací kábel z PDU na PWR port switchu
  • To isté zopakuj pre router
  • LEDky sa rozsvietia nazeleno — zariadenia zapnuté a funkčné
  • Zabudol si na PDU? Ping nebude fungovať — najčastejšia chyba v PT
  • ⏸ Žiaci: Zapojte napájanie z PDU na switch aj router. Svietia LEDky nazeleno?

13. Výber správneho kábla​

  • Copper Straight-Through — modrý
  • PC → Switch, Switch → Router (rôzne typy zariadení)
  • pravidlo: ak spájaš rôzne zariadenia = modrý priamy kábel
  • Copper Crossover — červený
  • Switch → Switch, PC → PC (rovnaké typy zariadení)
  • Serial — hrubý červený
  • Router → Router — simuluje linku od ISP (internetového poskytovateľa)
  • Console — plochý tmavomodrý
  • nastavenie zariadenia cez COM port — bez siete
  • Pre dnešnú úlohu: vždy Copper Straight-Through (modrý)
  • PC→Switch = modrý | Switch→Router = modrý | ostatné dnes nepoužívame

14. Zapojenie káblov​

  • Panel nástrojov → Copper Straight-Through (modrý kábel)
  • Klikni na Switch v racku → port FastEthernet0/1
  • Klikni na PC0 na First Floor → port FastEthernet0
  • Zelená čiara = spojenie OK, port svieti nazeleno
  • Zopakuj: PC1 → Switch Fa0/2, PC2 → Switch Fa0/3
  • Switch GigabitEthernet0/1 → Router GigabitEthernet0/0 (tiež modrý)
  • Všetky káble zelené — fyzická hviezdicová topológia je hotová!
  • Oranžová = port sa štartuje (počkaj 30 s), Červená = zlý kábel alebo vypnutý port
  • ⏸ Žiaci: Zapojte všetky káble. Máte 5 zelených spojení? (PC0,1,2 → Switch → Router)

15. Konfigurácia IP adries​

  • Dvojklikni na PC0 → Desktop → IP Configuration
  • IP: 192.168.1.10 Maska: 255.255.255.0 Gateway: 192.168.1.1
  • PC1: 192.168.1.11 / 255.255.255.0 / GW: 192.168.1.1
  • PC2: 192.168.1.12 / 255.255.255.0 / GW: 192.168.1.1
  • Router → CLI → zadaj riadok po riadku:
  • enable → configure terminal → interface GigabitEthernet0/0
  • ip address 192.168.1.1 255.255.255.0 → no shutdown → end
  • Bez no shutdown je interface vypnutý — ping bude padať!
  • Router má IP 192.168.1.1 — to je brána pre všetky PC
  • ⏸ Žiaci: Nastavte IP na všetkých PC a nakonfigurujte router CLI.

16. Testovanie siete — ping​

  • PC0 → Desktop → Command Prompt → zadaj: ping 192.168.1.11
  • Reply from 192.168.1.11 — 4× odpoveď = sieť funguje!
  • Skús tiež: ping 192.168.1.1 (overenie spojenia na router)
  • Nefunguje? Postup:
  • Request timeout → skontroluj IP adresy a masky na oboch PC
  • Destination unreachable → skontroluj Gateway alebo kábel
  • Prvý ping môže zlyhať (ARP) — skús znova, druhý funguje
  • Stále nefunguje? Skontroluj PDU napájanie a no shutdown na routeri
  • ⏸ Žiaci: Urobte ping 192.168.1.11 z PC0. Kto má 4× Reply? Zdvihnite ruku!
